ARLOWS · AR3737

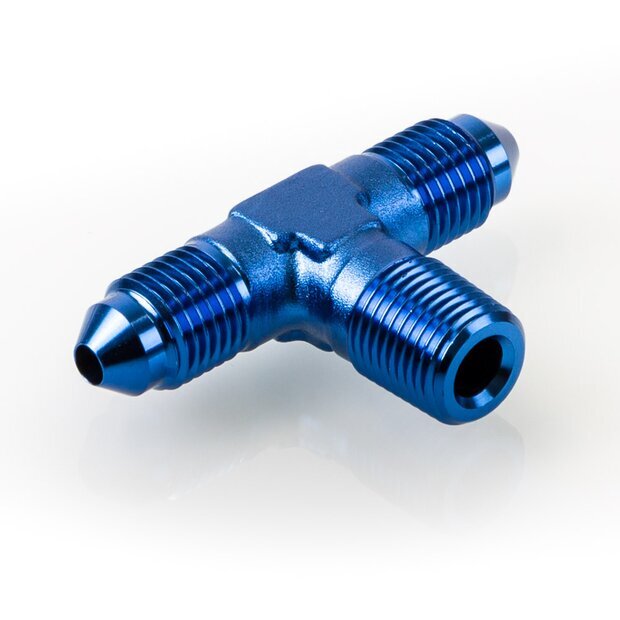

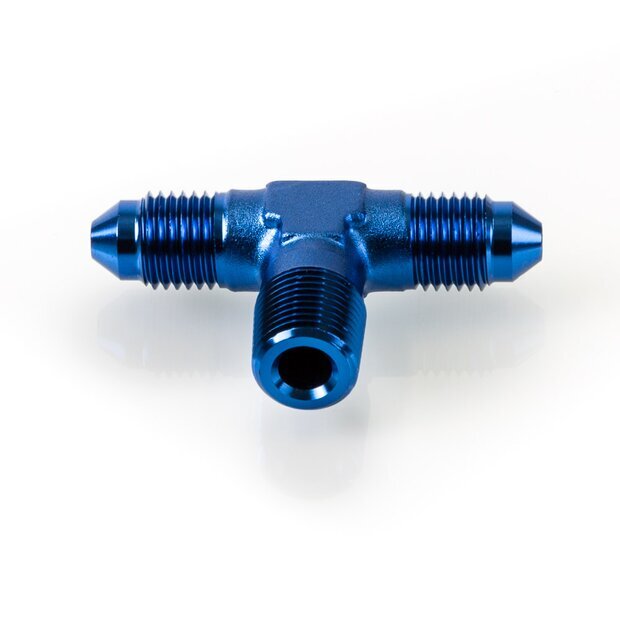

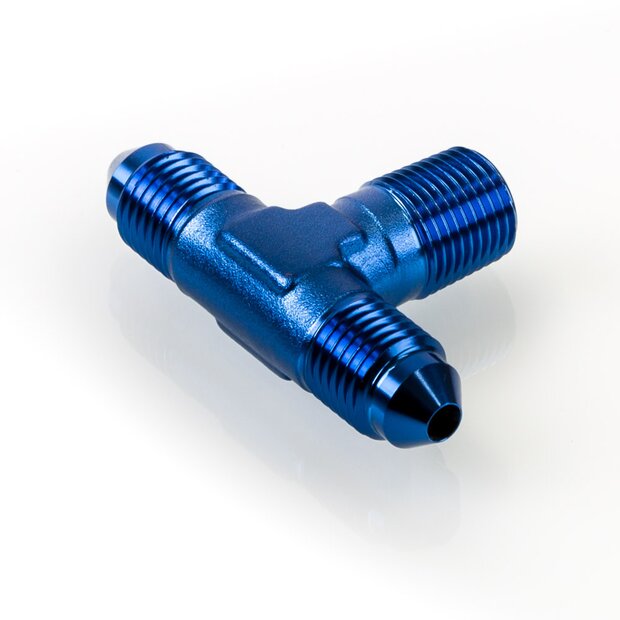

Arlows Adapter/T-Stück 1/2" NPT auf 2x Dash 10 " männlich
Einen NPT-Anschluss auf zwei Dash-Anschlüsse verteilen.
Das Aluminium-T-Stück kombiniert einen NPT-Anschluss mit zwei männlichen Dash-Anschlüssen. Die kompakte Verzweigung erleichtert die Planung zweier Leitungswege an einer geeigneten Anschlussstelle. Diese Ausführung: Gewinde: 2x Dash 10 ( 7/8 - 14 UNF )/1x 1/2" NPT.
Vorteile im Überblick
DREI ANSCHLÜSSE
Ein NPT-Port und zwei Dash-Anschlüsse werden in einem Bauteil kombiniert.
T-FÖRMIGE VERZWEIGUNG
Die Bauform ermöglicht zwei Abgänge an einer gemeinsamen Anschlussstelle.
Technische Daten
| Gewinde | 2x Dash 10 ( 7/8 - 14 UNF )/1x 1/2" NPT |
|---|---|
| Material | Aluminium eloxiert |
| Artikelnummer | AR3737 |
Anwendungsgebiete
Für individuell ausgelegte Leitungsverzweigungen mit passenden NPT- und Dash-Gegenstücken. Der erforderliche Durchfluss und die Freigaben für Medium, Druck und Temperatur sind systembezogen zu prüfen.
Montage & Hinweise
NPT-Gewinde mit einem für das Medium geeigneten, vom Komponentenhersteller freigegebenen Gewindedichtmittel montieren. Kein überschüssiges Dichtmittel in den Strömungsweg bringen. Anschluss nicht durch Zurückdrehen ausrichten. Nach der Montage die Verbindung auf Dichtheit prüfen. Gewinde und Dichtflächen reinigen und auf Beschädigungen prüfen. Bei AN-/Dash-Konusanschlüssen erfolgt die Abdichtung an der passenden Konusfläche; dort kein Gewindedichtband einsetzen. Mit geeignetem Werkzeug gegenhalten, Leitungen spannungsfrei verlegen und die fertige Verbindung auf Dichtheit prüfen. Anzugsvorgaben des Komponentenherstellers beachten.
Häufige Frage
Werden beide Anschlussarten gleich abgedichtet?
Nein. NPT benötigt eine passende Gewindeabdichtung. Auf der Dash-Seite ist die dafür vorgesehene Konusdichtfläche maßgeblich.
Leitungsaufbau vervollständigen
Weitere Dash-Komponenten und Zubehör auswählen. Größen, Dichtsysteme und Schlauchaufbau vor der Kombination abgleichen.
