Beschreibung
PUSH ON 135° AR8380

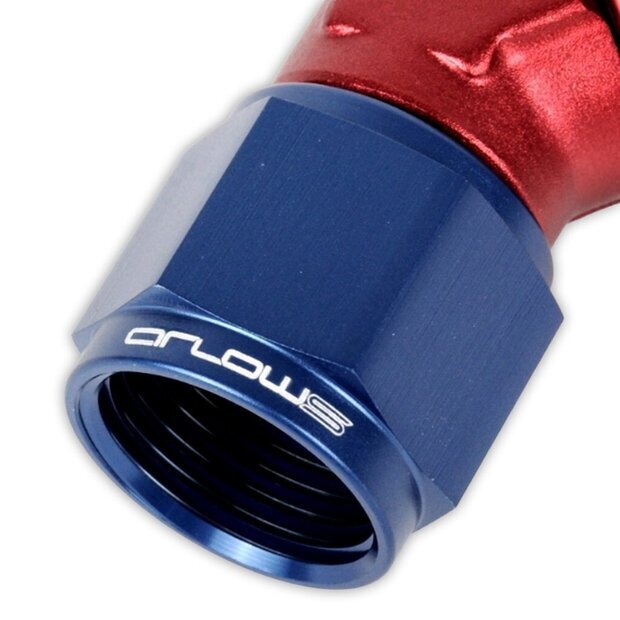

Arlows Push On Aluminium AN Dash Fitting 135°
Aufstecken. Mehr als 90°. Weniger als 180°.
Eloxiertes Aluminium Fitting mit Push On Tülle und 135° Winkel. Für Dash Gummischlauch, nicht für Stahlflex und nicht für PTFE. Dash Größe oben wählen. AN Gewinde am Anschluss, Schlauchseite ohne Schelle aufschieben. Wenn 90° AR8379 zu wenig umlegt und der Gummi nicht selbst knicken soll.
PUSH ON
Schlauch auf die Tülle schieben. Kein Verpressen, keine Olive, keine Schelle nötig.
135° WINKEL
Starke Umlenkung. Die Leitung kommt schräg zurück, ohne komplett umzukehren.
ALU ELOXIERT
Leicht, korrosionsfest, Racing Optik. Farbe oben wählen.
AN DASH
AN Gewinde zum Block, Filter oder Adapter. Größe muss zum Gummischlauch passen.
Einsatz
- Kraftstoff und Öl: Vorlauf, Rücklauf, Entlüftung, Catchcan, wenn die Leitung fast zurücklaufen muss
- Luft: Unterdruck, Entlüftung, Blow Off Rückführung
- Enger Bauraum: am Block, Rahmen und Kühler, wo 90° nicht reicht
- Nicht dafür: PTFE Teflon AR9106 / AR9107 und klassischer Stahlflex AR8394
Technische Daten
| Dash | Gewinde | Innen | Außen |
|---|---|---|---|
| Dash 4 | 7/16-20 UNF | 5,56 mm | 11,13 mm |
| Dash 6 | 9/16-18 UNF | 8,73 mm | 13,89 mm |
| Dash 8 | 3/4-16 UNF | 11,12 mm | 16,28 mm |
| Dash 10 | 7/8-14 UNF | 14,27 mm | 20,24 mm |
| Dash 12 | 1 1/16-12 UNF | 17,47 mm | 23,82 mm |
| Dash 16 | 1 5/16-12 UNF | 22,20 mm | 30,50 mm |
| Dash 20 | 1 5/8-12 UNF | 28,50 mm | 35,81 mm |
- Artikelnummer: AR8380
- Material: Aluminium, eloxiert
- Winkel: 135°
- Schlauch: Dash Gummileitung / Push On Schlauch
- Nicht geeignet: Stahlflex AR8394, PTFE AR9106 / AR9107
- Schwesterteile: gerade AR8377, 45° AR8378, 90° AR8379
Montage
Schlauch rechtwinklig kürzen, Tülle leicht einölen oder mit Montagehilfe benetzen, Schlauch bis zum Anschlag aufschieben. Dash Größe muss zu Schlauch und Gegenstück passen. Push On hält durch die Tülle, keine Schlauchschelle. Bei hohem Druck, heißem Öl oder E85 auf Stahlflex oder PTFE wechseln. Gerade, 45° und 90° separat im Shop.
