Beschreibung
PUSH ON GERADE AR8377

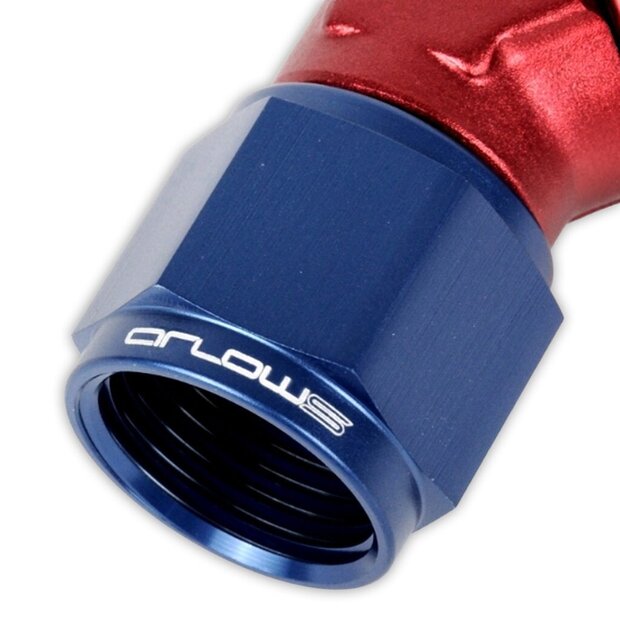

Arlows Push On Aluminium AN Dash Fitting gerade
Aufstecken. Fertig. Für Gummileitung.
Eloxiertes Aluminium Fitting mit Push On Tülle, gerade Ausführung. Für Dash Gummischlauch, nicht für Stahlflex und nicht für PTFE. Dash Größe oben wählen. AN Gewinde am Anschluss, Schlauchseite ohne Schelle aufschieben. Für Kraftstoff, Öl, Luft und Unterdruck im niedrigen bis mittleren Druckbereich.
PUSH ON
Schlauch auf die Tülle schieben. Kein Verpressen, keine Olive, keine Schelle nötig.
GERADE
Direkter Abgang. Weniger Bauhöhe als Winkel, wenn die Leitung gerade weiterläuft.
ALU ELOXIERT
Leicht, korrosionsfest, Racing Optik. Farbe oben wählen.
AN DASH
AN Gewinde zum Block, Filter oder Adapter. Größe muss zum Gummischlauch passen.
Einsatz
- Kraftstoff und Öl: Vorlauf, Rücklauf, Entlüftung, Catchcan an Gummileitung
- Luft: Unterdruck, Entlüftung, Blow Off Rückführung
- Schnellumbau: Teststrecke, Werkstatt, wo die Leitung oft drauf und runter muss
- Nicht dafür: PTFE Teflon AR9106 / AR9107 und klassischer Stahlflex AR8394
Technische Daten
| Dash | Gewinde | Innen | Außen |
|---|---|---|---|
| Dash 4 | 7/16-20 UNF | 5,56 mm | 11,13 mm |
| Dash 6 | 9/16-18 UNF | 8,73 mm | 13,89 mm |
| Dash 8 | 3/4-16 UNF | 11,12 mm | 16,28 mm |
| Dash 10 | 7/8-14 UNF | 14,27 mm | 20,24 mm |
| Dash 12 | 1 1/16-12 UNF | 17,47 mm | 23,82 mm |
| Dash 16 | 1 5/16-12 UNF | 22,20 mm | 30,50 mm |
| Dash 20 | 1 5/8-12 UNF | 28,50 mm | 35,81 mm |
- Artikelnummer: AR8377
- Material: Aluminium, eloxiert
- Winkel: gerade
- Schlauch: Dash Gummileitung / Push On Schlauch
- Nicht geeignet: Stahlflex AR8394, PTFE AR9106 / AR9107
Montage
Schlauch rechtwinklig kürzen, Tülle leicht einölen oder mit Montagehilfe benetzen, Schlauch bis zum Anschlag aufschieben. Dash Größe muss zu Schlauch und Gegenstück passen. Push On hält durch die Tülle, keine Schlauchschelle. Bei hohem Druck, heißem Öl oder E85 auf Stahlflex oder PTFE wechseln. Winkelvarianten separat im Shop.
