Beschreibung

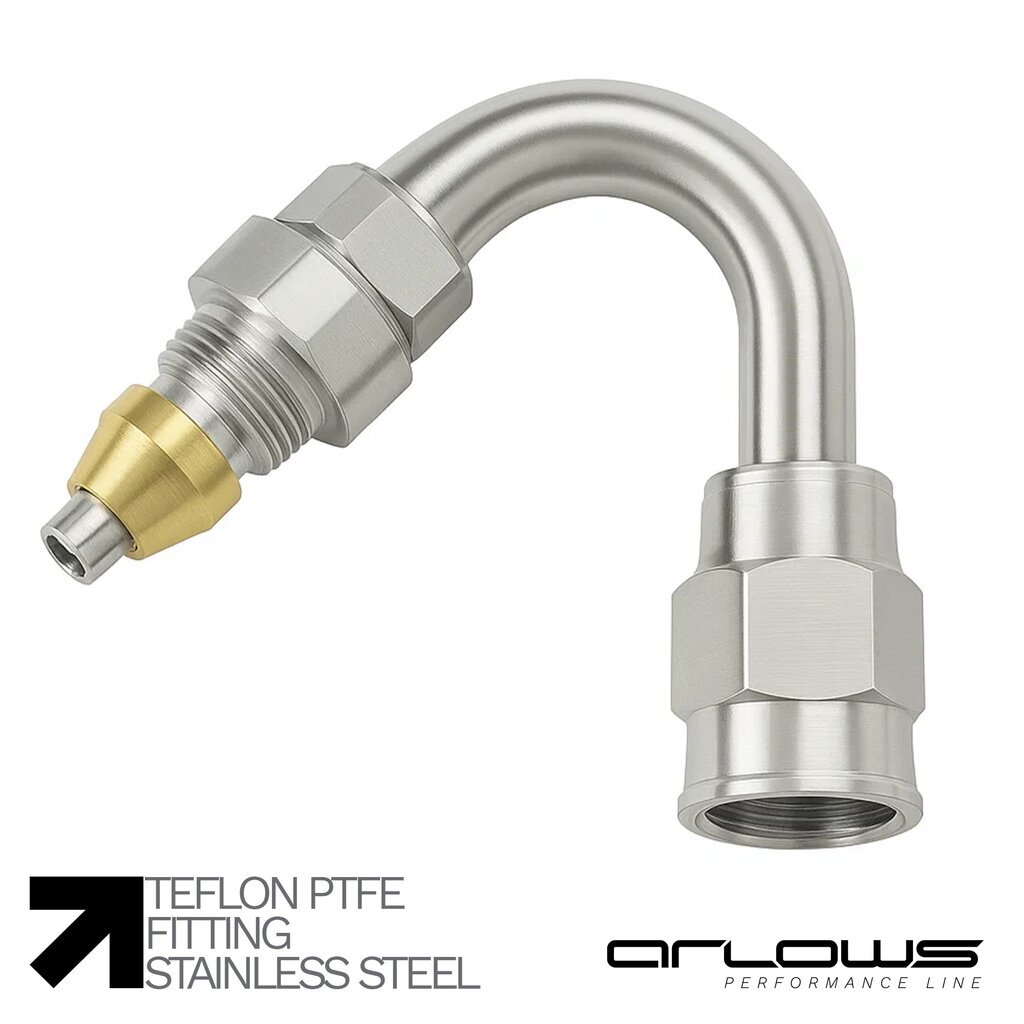

Arlows PTFE Edelstahl AN Dash Fitting
Edelstahl außen. PTFE innen. Für Teflon Schlauch.
AN Fitting aus Edelstahl mit Teflon Seele und Dichtolive. Für Kraftstoff, Öl, Hydraulik und Bremsleitungen an PTFE Schlauch AR9106 / AR9107. Korrosionsfest im Motorraum, Winter und Salz. Leichteres Alu steht als AR8886 blau und AR8887 schwarz. Klassischen Stahlflex AR8394 nicht damit verbauen.
EDELSTAHL
Mehr Korrosionsschutz als Alu. Passt zu nassem Unterboden, Bremskreis und aggressiven Medien.
PTFE + OLIVE
Glatte Teflon Seele, präzise Dichtolive. Dicht unter Last, wenig Reibung im Medium.
5 WINKEL
Gerade, 45°, 90°, 135°, 180°. Dash und Winkel oben wählen.
-70 °C BIS +250 °C
360° Drehausgleich. Leitung bleibt beim Anziehen in Lage.
Einsatz
- Kraftstoff: E85, Benzin, Diesel, Methanol, Vor- und Rücklauf, Rail
- Öl und Hydraulik: Ölkühler, Catchcan, Drucköl, Servo
- Bremse: PTFE Stahlflex im Renn- und Trackday Einsatz, wo Edelstahl Vorrang hat
- Fahrzeug, Van, Marine, Industrie: feuchte, salzige, heiße Umgebung
Technische Daten
| Dash | Gewinde | Innen | Außen | Betrieb | Berst |
|---|---|---|---|---|---|
| Dash 3 | 3/8-24 UNF | 3,6 mm | 6,8 mm | 2900 PSI | 7000 PSI |
| Dash 4 | 7/16-20 UNF | 5,4 mm | 8,6 mm | 2900 PSI | 7000 PSI |
| Dash 6 | 9/16-18 UNF | 8,1 mm | 11,6 mm | 2900 PSI | 7000 PSI |
| Dash 8 | 3/4-16 UNF | 10,0 mm | 13,8 mm | 2900 PSI | 7000 PSI |
| Dash 10 | 7/8-14 UNF | 13,0 mm | 16,3 mm | 2900 PSI | 7000 PSI |
| Dash 12 | 1 1/16-12 UNF | 16,5 mm | 20,1 mm | 2900 PSI | 6000 PSI |
- Artikelnummer: AR8888
- Material: Edelstahl
- Dichtung: PTFE / Teflon Seele + Dichtolive
- Winkel: gerade, 45°, 90°, 135°, 180°
- Temperatur: -70 °C bis +250 °C
- Schlauch: nur PTFE Teflon AR9106 / AR9107
- Nicht geeignet: klassischer Stahlflex AR8394 (dafür AR8369 Serie)
- Leichtere Alternative: PTFE Alu AR8886 blau / AR8887 schwarz
Montage
Schlauch rechtwinklig kürzen, Olive und Fitting nach PTFE Anleitung verpressen. Gleiche Dash Größe an Schlauch und Fitting. Nur passendes Werkzeug, Gewinde und Olive nicht beschädigen. Zu fest zerstört die Dichtung, zu lose bleibt undicht. Klassische AN Fittings ohne PTFE Olive hier nicht verwenden. Offene Geflechtenden nach dem Schnitt sichern. Verbindungen regelmäßig auf Dichtheit prüfen.
| Artikelnummer: | AR8888 |
