ALU AN 45° BLOCK AR8372

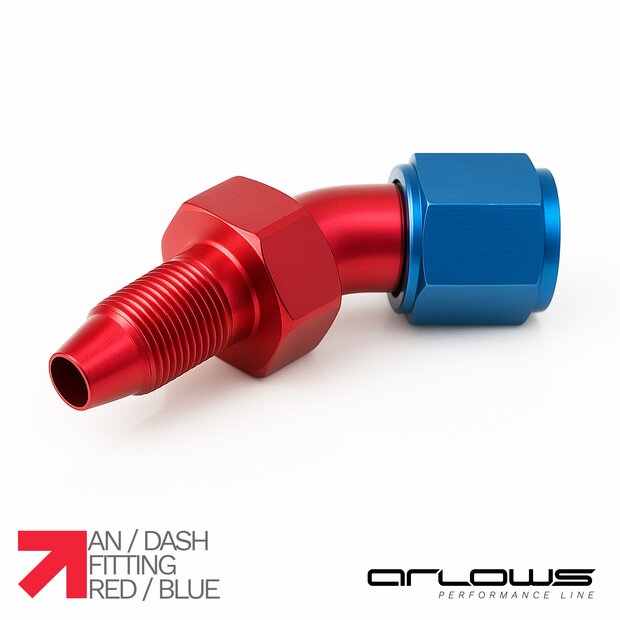

Arlows Aluminium AN Dash Fitting 45° Blockwinkel
45° wie AR8371, nur flacher.
Eloxiertes Aluminium Fitting als Blockwinkel. Der 45° Knick sitzt näher am Bauteil als beim normalen 45° Fitting. Für Stahlflex in Kraftstoff, Öl, Kühlung und Hydraulik, wo die Haube oder der Rahmen den Standardwinkel nicht zulässt. Für PTFE Schlauch die PTFE Fittings nehmen.
BLOCKWINKEL
Kompakte Bauform. Weniger Höhe als ein klassischer 45° Bogen, gleicher Anschluss.
45° UMLENKUNG
Schlauch geht schräg ab, ohne den weiten Radius des Standardwinkels.
ALU ELOXIERT
Leicht, korrosionsfest, Motorsport Optik. Farbe oben wählen.
AN DASH
Passend zu gängigem Stahlflex. Größe oben wählen, Gewinde siehe Tabelle.
Einsatz
- Enge Motorräume: unter der Haube, am Turbolader, zwischen Kühlerpaket und Block
- Kraftstoff und Öl: Rail, Ölkühler, Catchcan mit wenig Abstand zur Karosserie
- Kühlung und Hydraulik: flacher Abgang am Stutzen
Technische Daten
| Dash | Gewinde | Innen | Außen |
|---|---|---|---|
| Dash 4 | 7/16-20 UNF | 5,56 mm | 11,13 mm |
| Dash 6 | 9/16-18 UNF | 8,73 mm | 13,89 mm |
| Dash 8 | 3/4-16 UNF | 11,12 mm | 16,28 mm |
| Dash 10 | 7/8-14 UNF | 14,27 mm | 20,24 mm |
| Dash 12 | 1 1/16-12 UNF | 17,47 mm | 23,82 mm |
| Dash 16 | 1 5/16-12 UNF | 22,20 mm | 30,50 mm |
| Dash 20 | 1 5/8-12 UNF | 28,50 mm | 35,81 mm |
- Artikelnummer: AR8372
- Material: Aluminium, eloxiert
- Winkel: 45° Blockwinkel (flacher als AR8371)
- Schlauch: klassischer Stahlflex AR8394, nicht PTFE Seele
Montage
Schlauch rechtwinklig kürzen, Fitting nach Herstellerangabe montieren. Dash Größe muss zu Schlauch und Gegenstück passen. Blockwinkel nicht mit dem normalen 45° Fitting AR8371 verwechseln: gleicher Winkel, andere Bauhöhe. Für PTFE Teflon Schlauch die PTFE Fittings verwenden. 90° Blockwinkel separat im Shop.
