Arlows Aluminium AN / Dash Fitting - 45° -

ab 4,90 €
inkl. 19% USt. , zzgl. Versand (Paketversand)

  • Farbe
  • Größe

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

sofort verfügbar

Beschreibung

ALU AN 45° AR8371

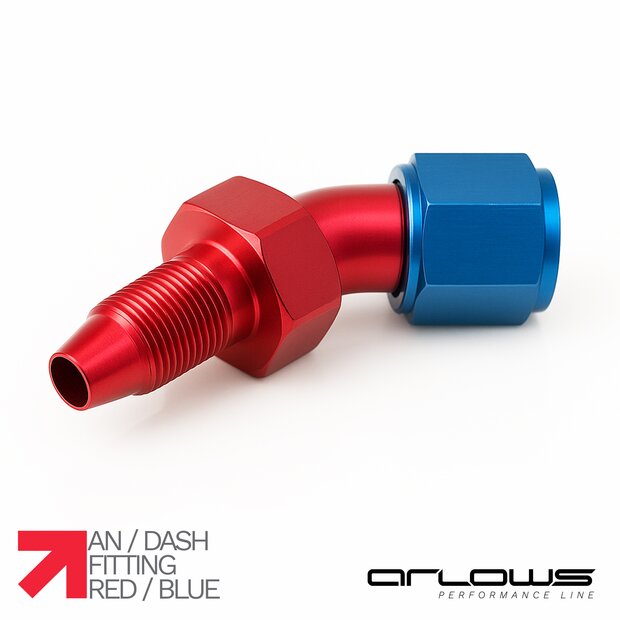

Arlows Aluminium AN Dash Fitting 45°

Der Arbeitswinkel. Platz sparen ohne 90°.
Eloxiertes Aluminium Fitting mit 45° Winkel für klassische Stahlflexleitungen. Schwarz oder blau, Dash 4 bis Dash 20. Für Kraftstoff, Öl, Kühlung und Hydraulik. Für PTFE Schlauch die PTFE Fittings nehmen.

45° WINKEL

Standardumlenkung im Motorraum. Weniger Spannung im Schlauch als ein harter 90° Knick.

ALU ELOXIERT

Leicht, korrosionsfest, Motorsport Optik. Farbe oben wählen: schwarz oder blau.

AN DASH

Passend zu gängigem Stahlflex. Größe oben wählen, Gewinde siehe Tabelle.

ENGER BAURAUM

Am Kühler, Rail und Block, wo gerade nicht sitzt und 90° zu weit ausholt.

Einsatz

  • Kraftstoff und Öl: Vorlauf, Rücklauf, Ölkühler, Catchcan
  • Kühlung und Hydraulik: Stutzen, die schräg aus dem Bauteil kommen
  • Fahrzeug, Van, Motorsport: saubere Verlegung ohne Schlauchbruch am Fitting

Technische Daten

Dash Gewinde Innen Außen
Dash 4 7/16-20 UNF 5,56 mm 11,13 mm
Dash 6 9/16-18 UNF 8,73 mm 13,89 mm
Dash 8 3/4-16 UNF 11,12 mm 16,28 mm
Dash 10 7/8-14 UNF 14,27 mm 20,24 mm
Dash 12 1 1/16-12 UNF 17,47 mm 23,82 mm
Dash 16 1 5/16-12 UNF 22,20 mm 30,50 mm
Dash 20 1 5/8-12 UNF 28,50 mm 35,81 mm
  • Artikelnummer: AR8371
  • Material: Aluminium, eloxiert
  • Farben: schwarz, blau
  • Winkel: 45°
  • Schlauch: klassischer Stahlflex AR8394, nicht PTFE Seele

Montage

Schlauch rechtwinklig kürzen, Fitting nach Herstellerangabe montieren. Dash Größe muss zu Schlauch und Gegenstück passen. Für PTFE Teflon Schlauch (AR9106 / AR9107) die PTFE Fittings verwenden. Gerade, 30°, 90° und 180° separat im Shop.

Anderer Winkel?

Gerade AR8369, 30° AR8370 oder 90°

ZU DEN FITTINGS >
Artikelnummer: AR8371
Farbe‍: Schwarz Blau
Winkel‍: Gerade
Gewinde‍: Dash 4 Dash 6 Dash 8 Dash 16 Dash 20
×
