ALU AN 30° AR8370

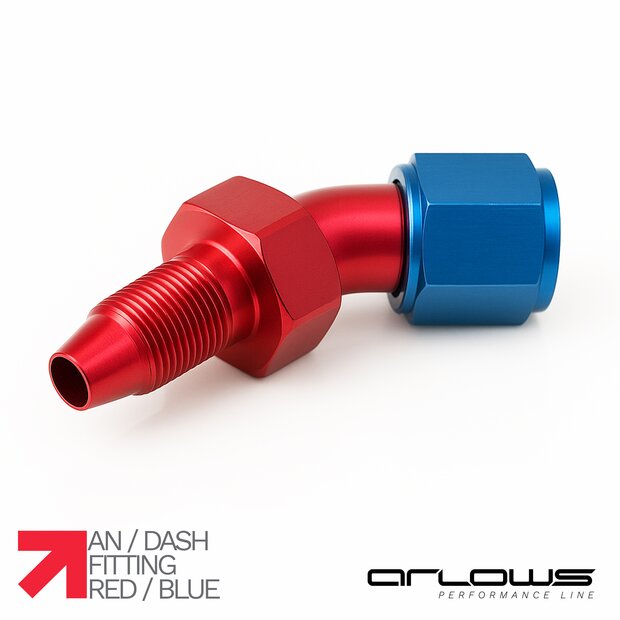

Arlows Aluminium AN Dash Fitting 30°
Leichter Knick. Kein Stress im Bauraum.
Eloxiertes Aluminium Fitting mit 30° Winkel für klassische Stahlflexleitungen. Farbe und Dash Größe oben wählen. Für Kraftstoff, Öl, Kühlung und Hydraulik, wo gerade zu steif und 45° zu viel ist. Für PTFE Schlauch die PTFE Fittings nehmen.
30° WINKEL
Sanfte Umlenkung. Leitung bleibt frei, ohne harten 90° Knick am Anschluss.
ALU ELOXIERT
Leicht, korrosionsfest, Motorsport Optik. Farbe oben wählen.
AN DASH
Passend zu gängigem Stahlflex. Größe oben wählen, Gewinde siehe Tabelle.
ENGER BAURAUM
Zwischen Rahmen, Kühler und Block, wo gerade nicht sitzt und 45° zu weit ausholt.
Einsatz
- Kraftstoff und Öl: Rail, Kühler, Catchcan, wenn die Leitung nur leicht abknicken muss
- Kühlung und Hydraulik: kurze Umlenkung am Stutzen
- Fahrzeug, Van, Motorsport: saubere Verlegung ohne Schlauchbruch am Fitting
Technische Daten
| Dash | Gewinde | Innen | Außen |
|---|---|---|---|
| Dash 4 | 7/16-20 UNF | 5,56 mm | 11,13 mm |
| Dash 6 | 9/16-18 UNF | 8,73 mm | 13,89 mm |
| Dash 8 | 3/4-16 UNF | 11,12 mm | 16,28 mm |
| Dash 10 | 7/8-14 UNF | 14,27 mm | 20,24 mm |
| Dash 12 | 1 1/16-12 UNF | 17,47 mm | 23,82 mm |
| Dash 16 | 1 5/16-12 UNF | 22,20 mm | 30,50 mm |
| Dash 20 | 1 5/8-12 UNF | 28,50 mm | 35,81 mm |
- Artikelnummer: AR8370
- Material: Aluminium, eloxiert
- Winkel: 30°
- Schlauch: klassischer Stahlflex AR8394, nicht PTFE Seele
Montage
Schlauch rechtwinklig kürzen, Fitting nach Herstellerangabe montieren. Dash Größe muss zu Schlauch und Gegenstück passen. Für PTFE Teflon Schlauch (AR9106 / AR9107) die PTFE Fittings verwenden. Gerade, 45°, 90° und 180° separat im Shop.
