Beschreibung

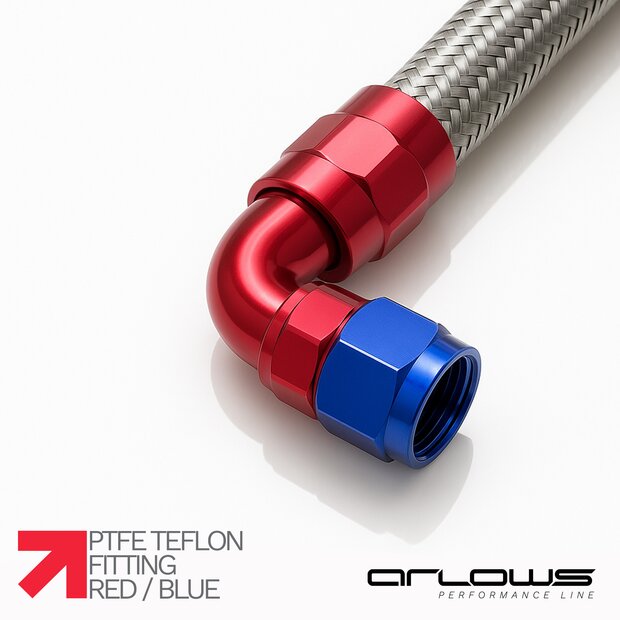

Arlows PTFE Aluminium AN Fitting Blau
Für PTFE Schlauch. Nicht für klassischen Stahlflex.
Eloxiertes Aluminium Fitting mit Dichtolive, gebaut für Teflon Leitungen AR9106 und AR9107. E85, Benzin, Diesel, Methanol, Öl. 360° Drehausgleich, damit die Leitung beim Anziehen nicht mitdreht. Dash und Winkel oben wählen. Schwarze Ausführung separat. Edelstahl PTFE Fittings, wenn Korrosion Vorrang hat.

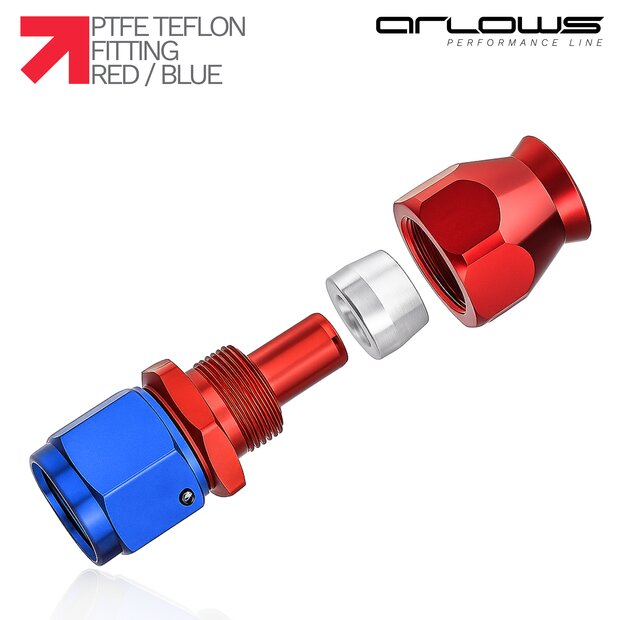

PTFE DICHTOLIVE
Verpressung von innen und zwischen den Lagen. Dicht bei 2900 PSI Betrieb, nicht nur optisch AN.
360° DREHAUSGLEICH
Mutter anziehen, Schlauch bleibt in Lage. Kein verdrehtes Rail, kein verdrehter Kühlerstutzen.
-70 °C BIS +250 °C
Kaltstart bis heiße Öl- und Kraftstoffstrecke. Höher als klassischer Stahlflex.
BLAU ELOXIERT
Leichtes Aluminium, Motorsport Optik. Dash 3 bis Dash 12, Winkel oben wählen.
Einsatz
- Kraftstoff: E85, Benzin, Diesel, Methanol, Vor- und Rücklauf, Rail
- Öl und Hydraulik: Ölkühler, Catchcan, Drucköl
- Luft: Ladedruck und Unterdruck an PTFE Leitung
- Fahrzeug, Van, Motorsport: sichtbare blaue AN Strecke im Motorraum
Technische Daten
| Dash | Gewinde | Innen | Außen | Betrieb | Berst |
|---|---|---|---|---|---|
| Dash 3 | 3/8-24 UNF | 3,6 mm | 6,8 mm | 2900 PSI | 7000 PSI |
| Dash 4 | 7/16-20 UNF | 5,4 mm | 8,6 mm | 2900 PSI | 7000 PSI |
| Dash 6 | 9/16-18 UNF | 8,1 mm | 11,6 mm | 2900 PSI | 7000 PSI |
| Dash 8 | 3/4-16 UNF | 10,0 mm | 13,8 mm | 2900 PSI | 7000 PSI |
| Dash 10 | 7/8-14 UNF | 13,0 mm | 16,3 mm | 2900 PSI | 7000 PSI |
| Dash 12 | 1 1/16-12 UNF | 16,5 mm | 20,1 mm | 2900 PSI | 6000 PSI |
- Artikelnummer: AR8886
- Material: Aluminium, blau eloxiert
- Aufbau: PTFE taugliche Dichtolive, 360° Drehausgleich
- Temperatur: -70 °C bis +250 °C
- Schlauch: nur PTFE Teflon AR9106 / AR9107
- Nicht geeignet: klassischer Stahlflex AR8394 (dafür AR8369 Serie)
Montage
Schlauch rechtwinklig kürzen, Olive und Fitting nach PTFE Anleitung verpressen. Dash Größe muss zu Schlauch und Gegenstück passen. Winkel oben wählen. Klassische AN Fittings ohne PTFE Olive hier nicht verwenden, sie dichten die Teflon Seele nicht zuverlässig. Offene Geflechtenden nach dem Schnitt sichern.
| Artikelnummer: | AR8886 |
