Beschreibung

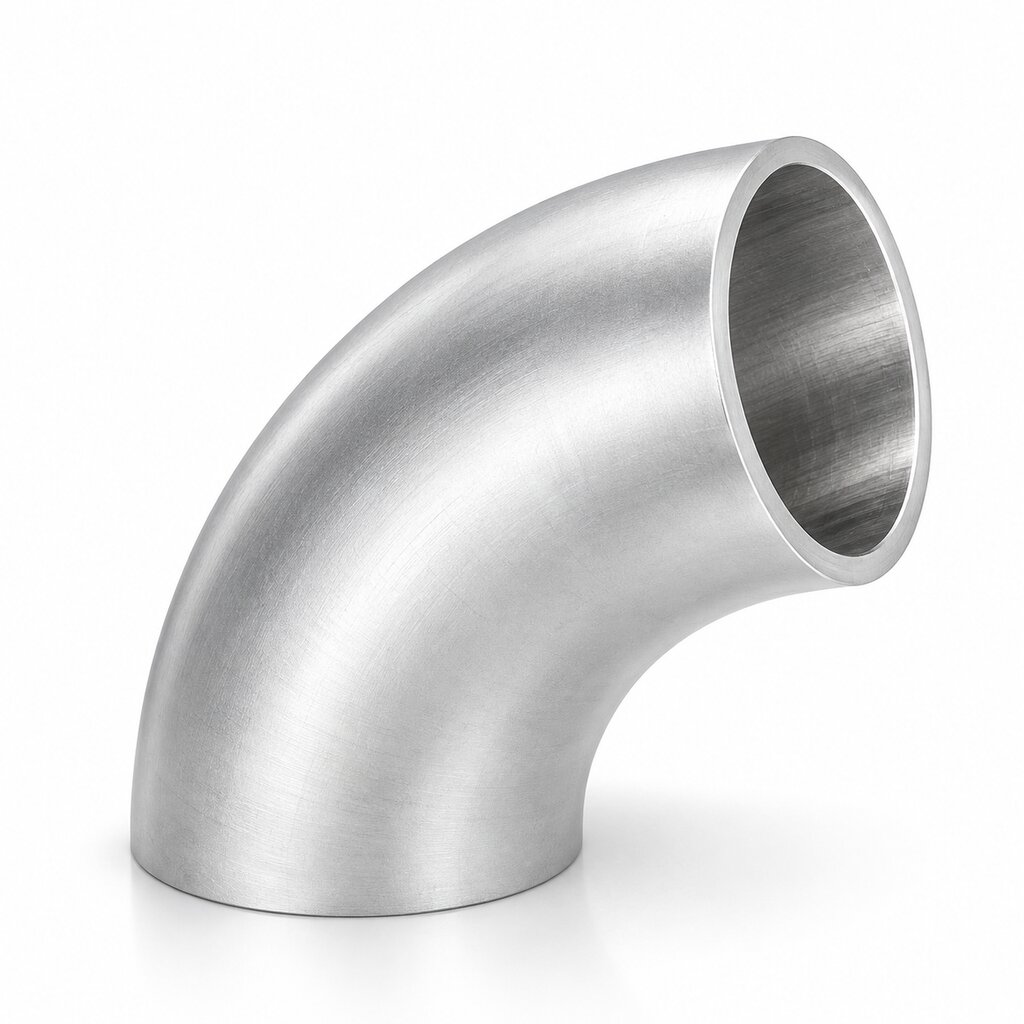

Arlows Aluminium Rohrbogen 90° enger Radius AlMgSi0,5
Enger 90° Bogen für beengte Motorraumeinbauten. Gleichmäßige Wandstärke, schweißbar, ohne Dünnstellen in der Kurve.
Mandrel Bogen aus AlMgSi0,5 (EN AW-6060). Der enge Radius spart Platz, der Querschnitt bleibt offen. 3 mm Wandstärke durchgängig. Passt zu den Arlows Geradrohren und anderen Bögen derselben Legierung. Durchmesser steht in der Variantenauswahl.
Warum dieser Bogen?
90 GRAD ENG
Vollwinkel für enge Räume. Aus einem Stück formbar, oder in 3 x 30° oder 2 x 45° schneiden, wenn der Winkel zu groß ist.
3 MM WAND
Gleichmäßige Wandstärke ohne Schwachstellen in der Biegung. Druckfest für Ladeluft und Ansaugung.
SCHWEISSBAR
AlMgSi0,5 schweißt sauber mit TIG oder MIG. Lasergeätztes Arlows Logo. Gleiche Legierung wie die Geradrohre und Endstücke.
ENGER RADIUS
Minimaler Platzbedarf. Beispiel: 45 mm Radius bei 50 mm Außendurchmesser. Ideal hinter Kühlerpaket oder im Schacht.
Einsatz
- Ladeluftverrohrung und Charge Pipe Routing in engen Räumen
- Ansaugrohre und Kaltluftführung
- Custom Hardlines für Wasser- oder Ölkühler
- Abgasanlage im Rennsport (Temperaturbereich beachten)
- Nicht für Kraftstoff ohne Materialprüfung
Technische Daten
| Artikelnummer | AR8677 |
| Material | Aluminium AlMgSi0,5 (EN AW-6060) |
| Winkel | 90° |
| Radius | enger Radius (abhängig vom Durchmesser, Beispiel 45 mm bei 50 mm AD) |
| Wandstärke | 3 mm durchgängig |
| Durchmesser | siehe Variantenauswahl (Außendurchmesser) |
| Bearbeitung | schweißen, sägen, entgraten |
Montage

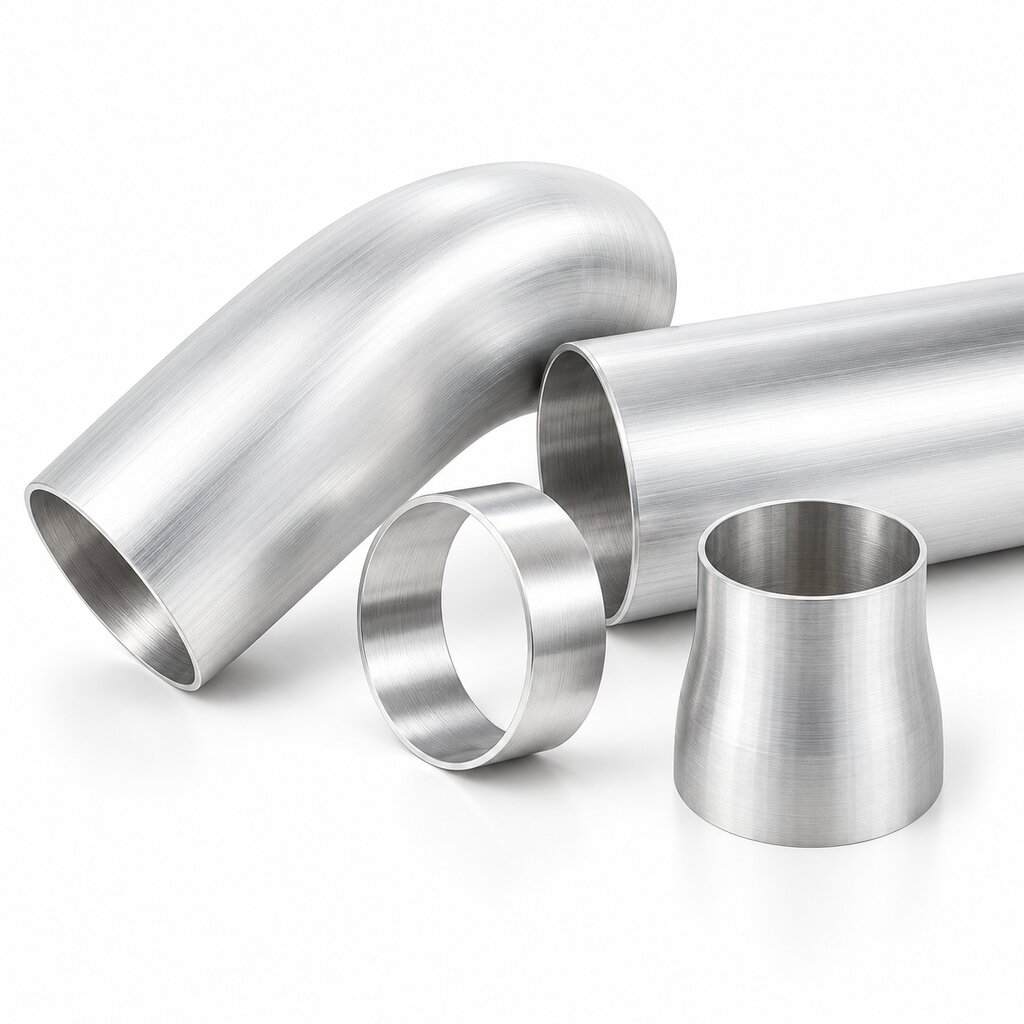

Durchmesser mit dem Gegenstück abgleichen. Enden entgraten. Mit Arlows Geradrohren, Konen oder Wulst Endstücken verschweißen. Mit Silikonschlauch und Schelle (Doppeldraht oder Bolzenschelle) verbinden. Richtung und Strömung prüfen, bevor festgezogen wird.
| Artikelnummer: | AR8677-63 |
