Arlows V-Band Set 2" / 50,8mm ( selbstzentrierend, Edelstahl )

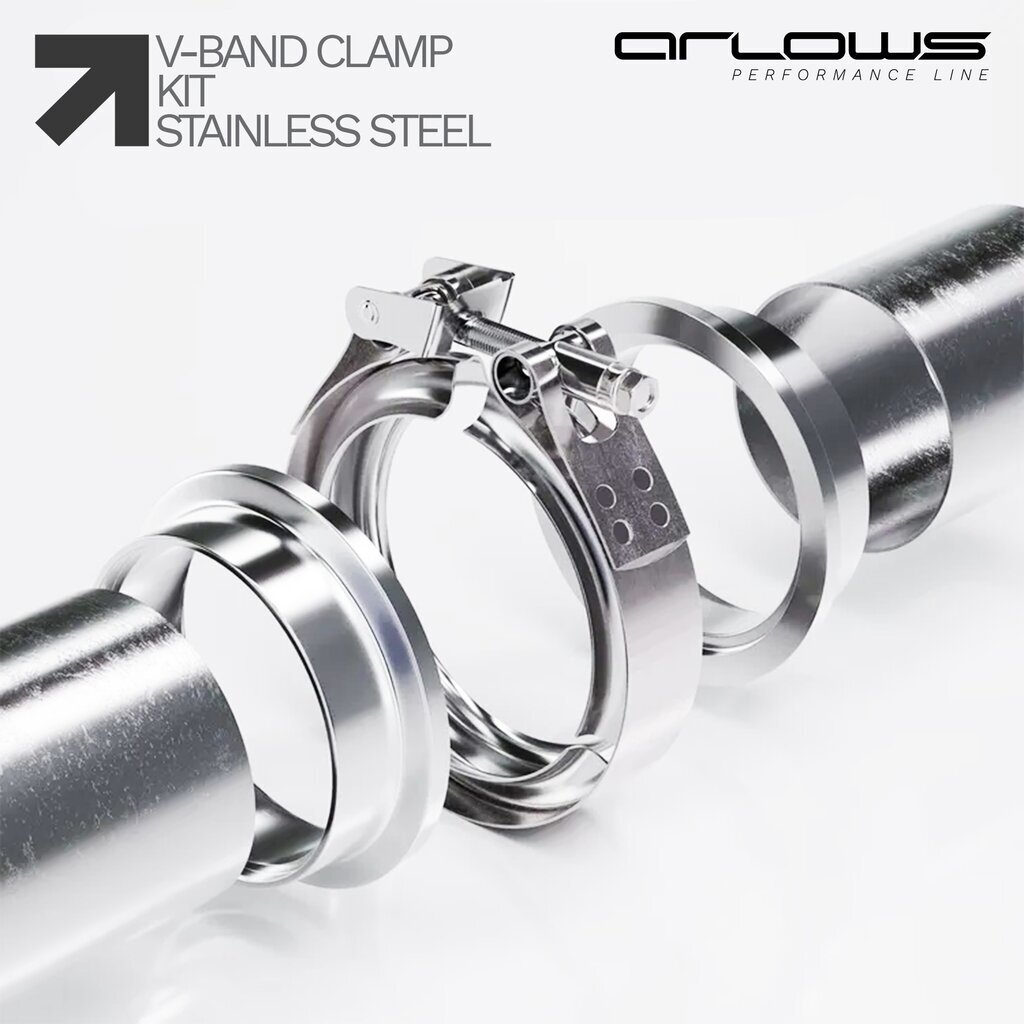

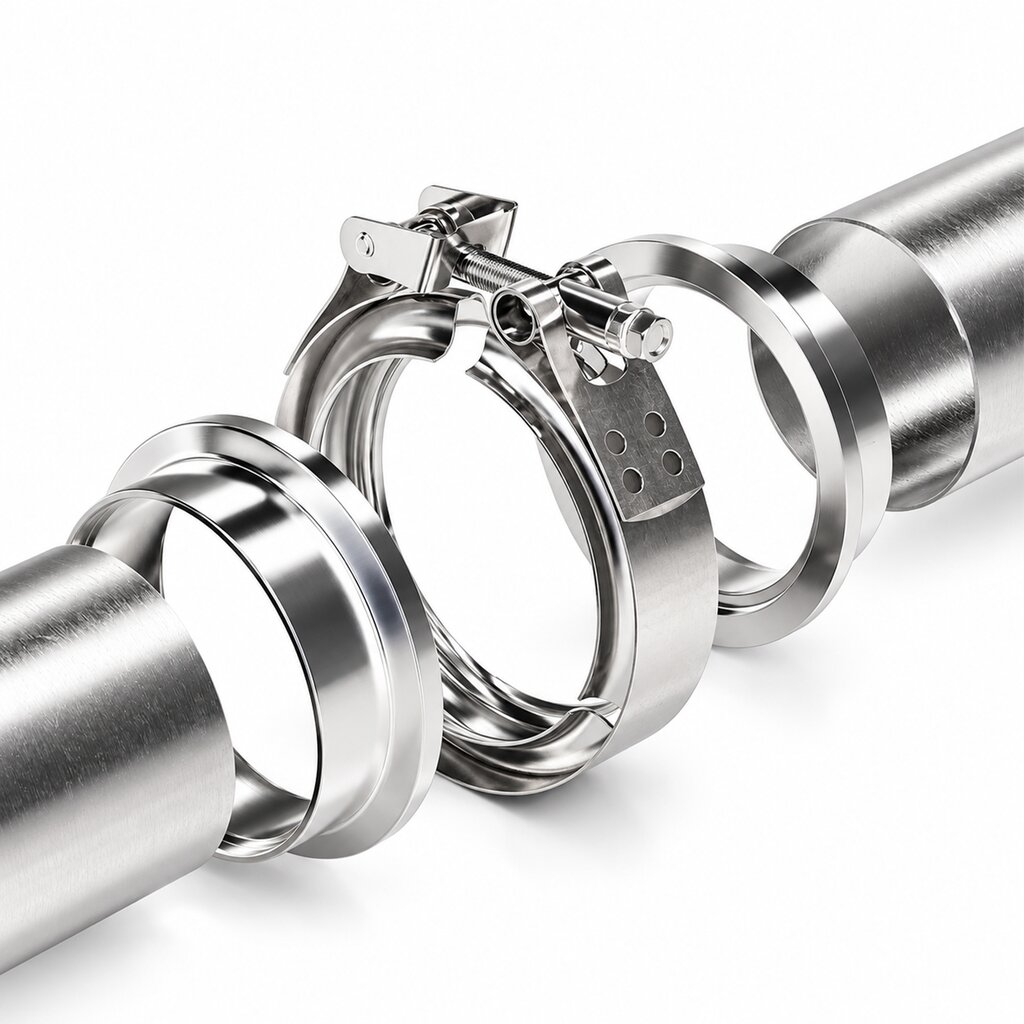

Es handelt sich um ein V-Band Schellen Set, vorgesehen für 50,8mm Edelstahlrohre.
Dieses Set beinhaltet eine Schelle und 2 Anschweißringe aus 100% Edelstahl ( 1.4301)

Es handelt sich hierbei um die Highend " selbstzentrierende " Variante.

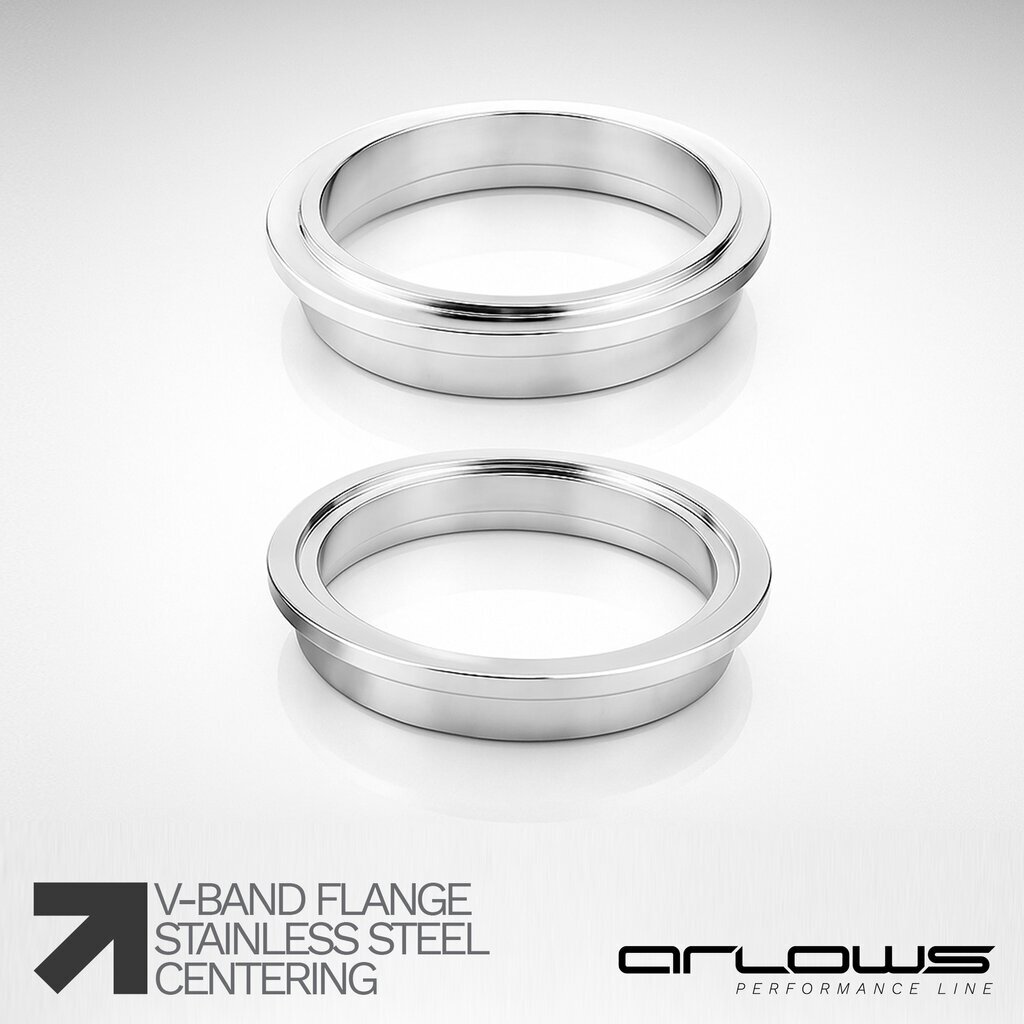

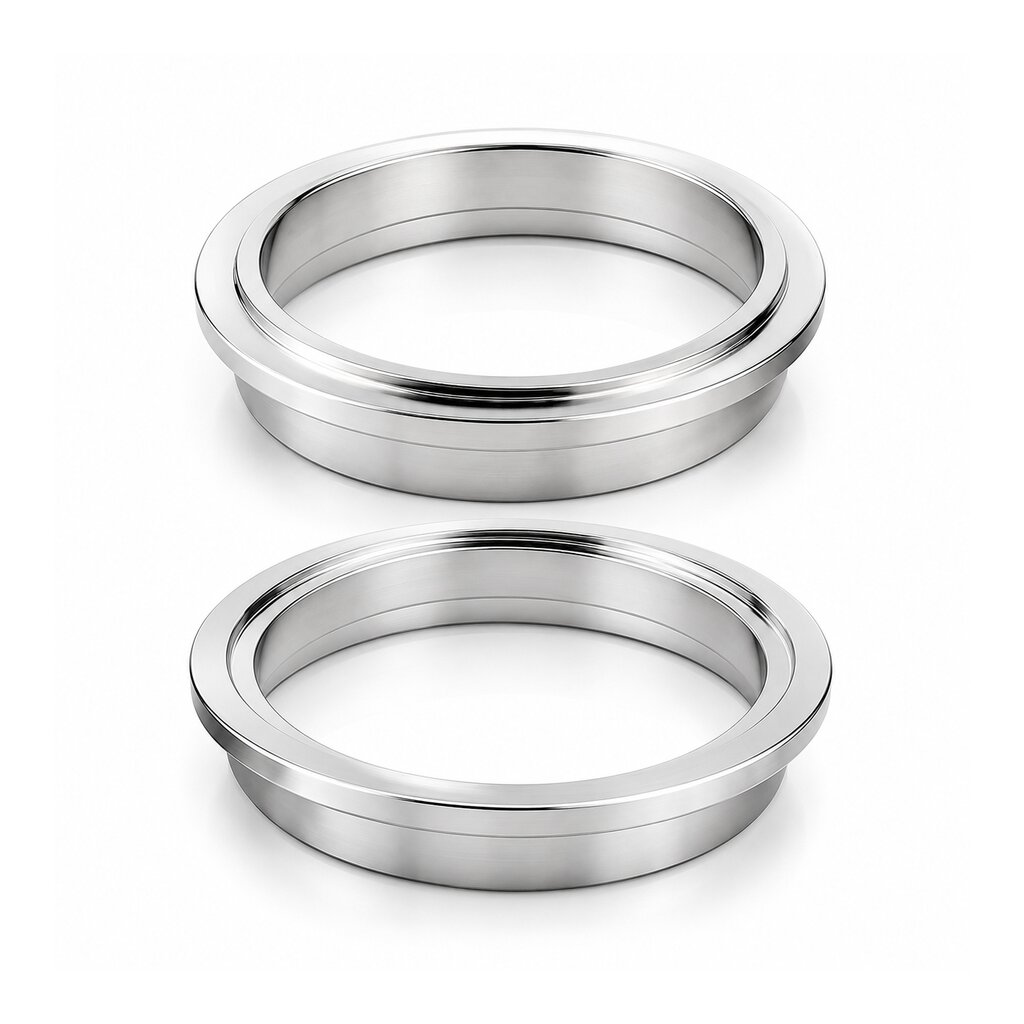

Bei dieser Variante gibt es einen männlichen und einen weiblichen Flansch, welche über eine Zentriernut mittig zueinander zentriert werden.
Somit muss bei der Montage nicht mehr draufgeachtet werden, dass bei beide Flansche fluchtig zueinander stehen, da sich diese durch die Nut von selbst zentrieren.


Die Anschweißringe sind mit einer Phase versehen, in welche das 50,8mm Edelstahlrohr zur Montage "reingeschoben" wird.
Anschließend werden Flansch und Rohr von Innen und Außen verschweisst.
So gibt es keinerlei Probleme mit schief angesetzten oder verzogenen Flanschen.


Der Innendurchmesser des Flansches beträgt anschließend genau den Innendurchmesser des Rohres, sodass keinerlei strömungsungünstige Kanten entstehen können.

Abmaße:
Innendurchmesser Anschweißring außen: 2" / 50,8mm
Tiefe der Phase: 7mm
Innendurchmesser Anschweißring innen:
Dicke pro Anschweißring: 15mm

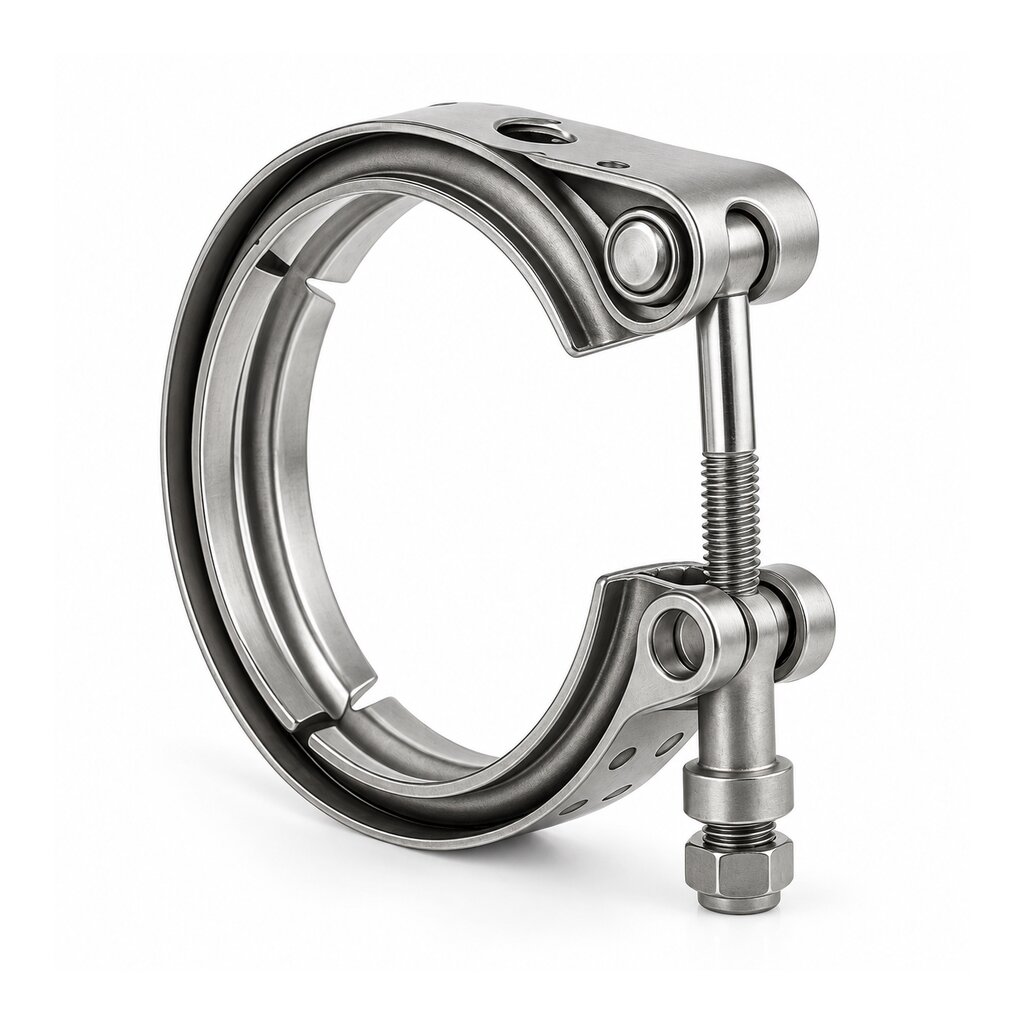

Durchmesser Schelle: ~90mm
Gewinde: M8
Schlüßelweite: 13
